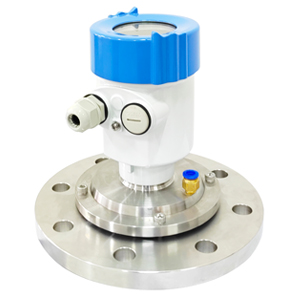

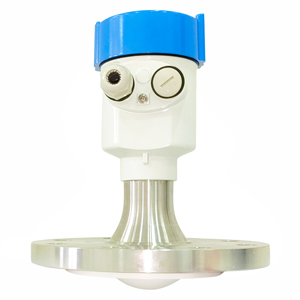

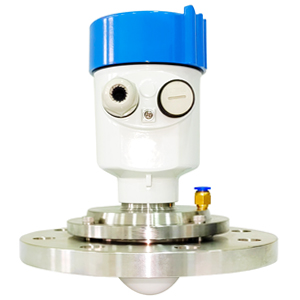

80G雷达物位计

80G雷达物位计采用调频连续波(FMCW)技术。天线发射高频的调频雷达信号,雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同一天线接收。在同一时刻,发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号,经快速傅里叶变换(FFT)得到反射回波的频谱,并以此计算得出待测目标的距离。



80G雷达相对于26G或6G雷达具有频率更高,波长更短,波束角更小,能量更加集中的特点;加上FMCW技术的应用,使其具有以下特点:

1、量程大,盲区小;

2、波束角小,天线尺寸小,便于安装。受罐体接管尺寸、障碍物影响小;

3、测量精度高,抗干扰能力强,可靠性高。
